Ginecologia Vaginal Specula
[ Anestesia ] [ Aspiratori Pneumologia ] [ Cardiologia ] [ Cauterizzatori ] [ Chirurgia ] [ Contraccezione ] [ Curiosità Mediche ] [ Elettroterapia ] [ Farmacia ] [ Fecondazione Gravidanza ] [ Frenologia Craniologia ] [ Ginecologia  Forcipi ] [ Ginecologia Ostetricia ] [ Ginecologia Vaginal Specula ] [ Inalatori Vaporizzatori ] [ Irrigatori ] [ Laboratorio - Ematologia ] [ Libri - Bibliografia ] [ Medicina Popolare ] [ Nursing Cura dell'Ammalato ] [ Nursing Pediatria ] [ Odontoiatria ] [ Oftalmologia ] [ Oto Audiologia ] [ Otorinolaringologia ] [ Proctologia ] [ Raggi X -  Radon ] [ Salasso Scarificazione ] [ Segnalazioni Novità ] [ Sfigmomanometri ] [ Siringhe ] [ Sterilizzazione Disinfezione ] [ Stetoscopi Martelletti ] [ Storia Medicina A.Riva ] [ Trasfusione Sangue ] [ Urologia ] [ Vaccinazione ] [ Vibratori Massaggiatori ]



Specula Cilindrici  -  Speculum di Ricord  -  Speculum Collin  -  Speculum Cusco  -  Speculum Trelat  -  Speculum Nott  -  Speculum Graves  -  Speculum Guttmann  -  Speculum Seyffert  -  Specula per Vergine  -  Speculum Sims Simon

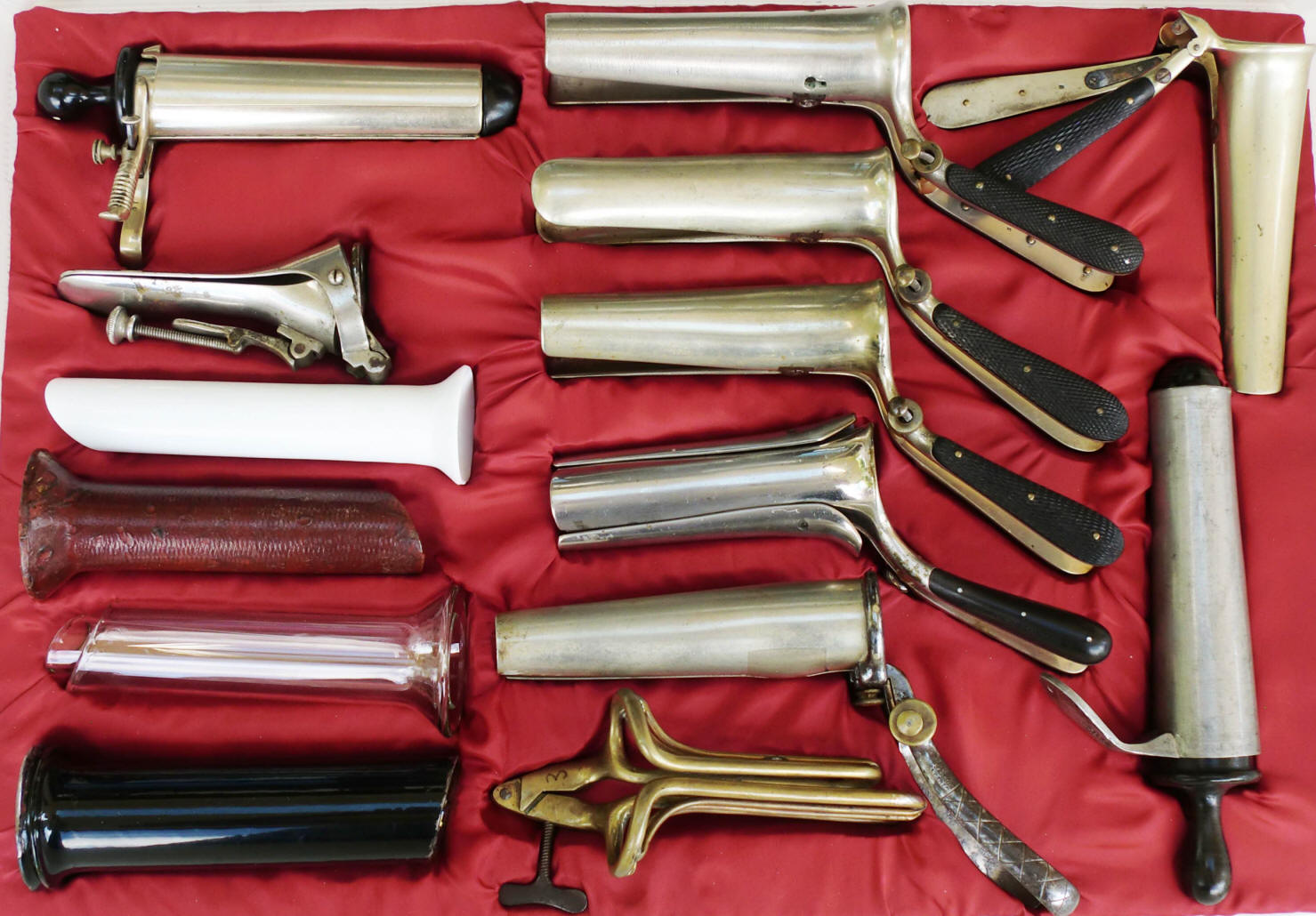

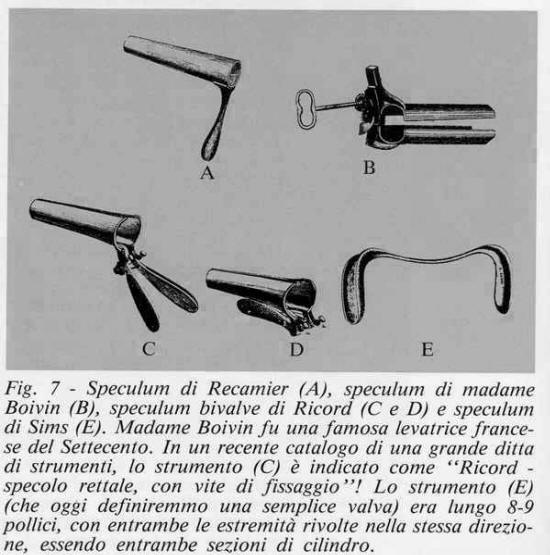

Vari modelli di specula vaginali del 1800
diderot d'alembert speculum vaginale
diderot d'alembert speculum vaginale

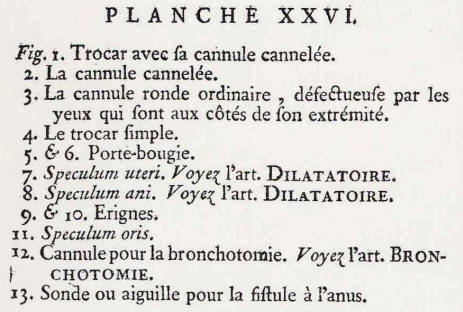

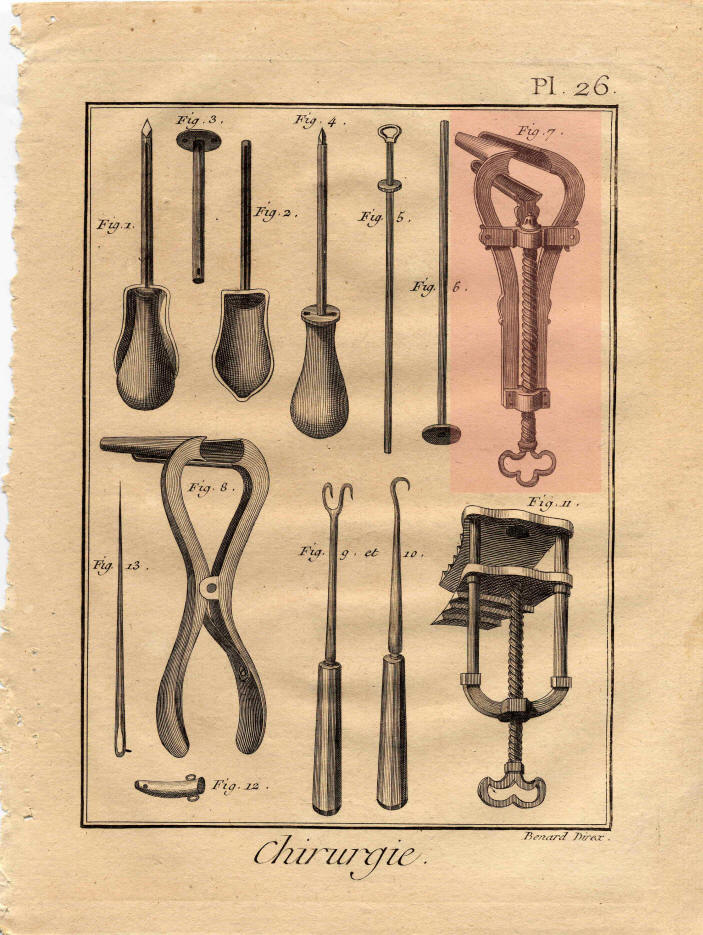

Stampa originale tratta dall'Enciclopedia di Diderot D'Alembert - è stato evidenziato lo speculum vaginale.
Specula Cilindrici

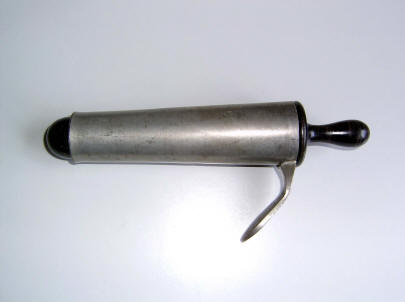

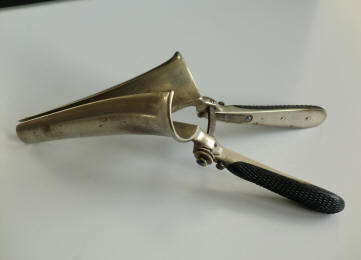

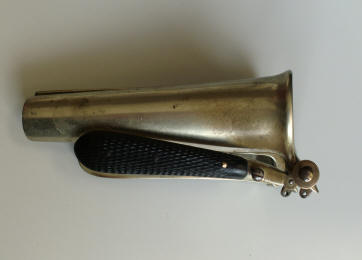

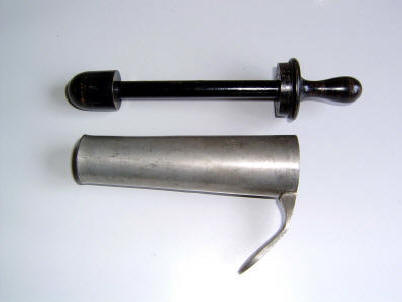

vaginal speculum Récaimer Speculum di Anthelme Récamier (1774-1856) in ebano e peltro marcato "Mariaud à Paris"

→



 vaginal speculum Récaimer 1818 Questo strumento è stato ideato da Récamier attorno al 1818.


vaginal speculum Fergusson Specula di Ferguson 1808 - 1877 La parte interna è alluminata a specchio per poter catturare la maggior quantità di luce possibile.

→





 vaginal specula - Fergusson Gli specula sono di differenti diametri per adattarsi all'anatomia vaginale della paziente in esame.

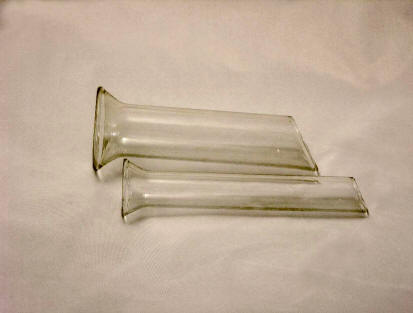

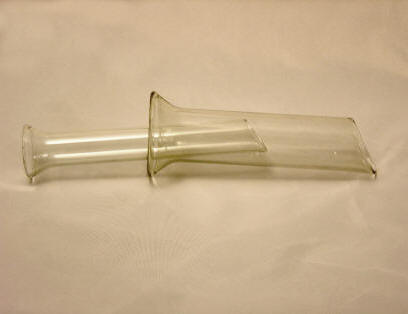

Fergusson vaginal specula Specula di Ferguson in vetro trasparente  permetteva anche l'osservazione della parete vaginale.

→



 Fergusson vaginal specula 2 Come per i precedenti la differenza di diametro permetteva  anche l'inserimento coassiale di due o più specula per facilitarne il trasporto.

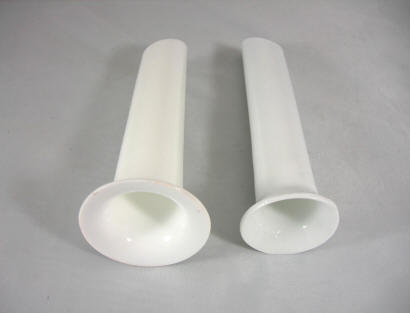

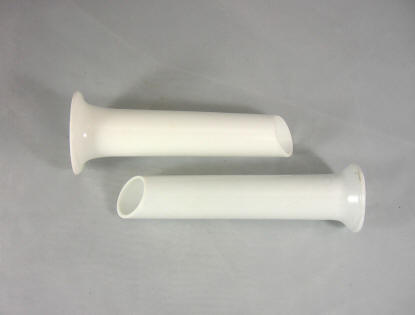

opaline Fergusson vaginal specula Specula Ferguson in vetro opalino bianco.

→



 opaline Fergusson vaginal specula 2 In questo caso i diametri sono differenti ma non tali da permettere l'inserimento coassiale.

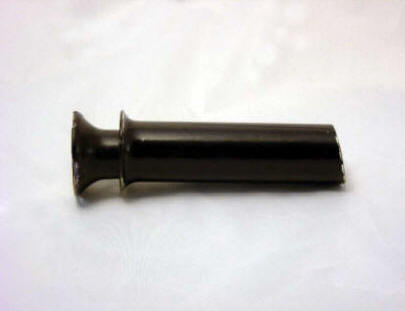

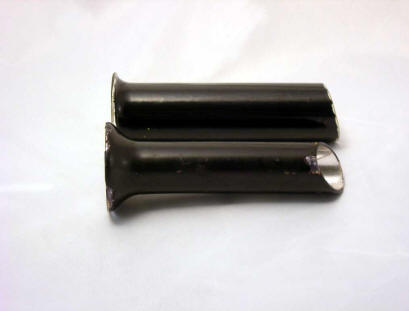

Speculum Ferguson con interno alluminato

→

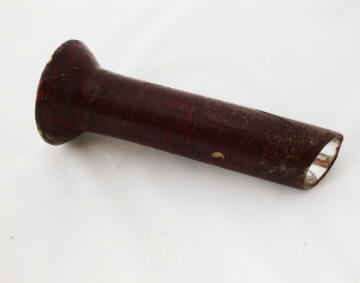

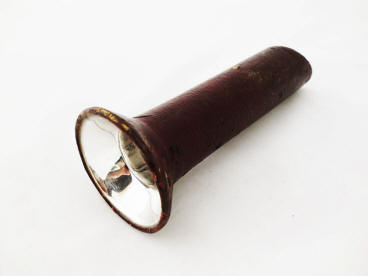

 Il vetro esterno è opacizzato e protetto con uno strato di ceralacca.

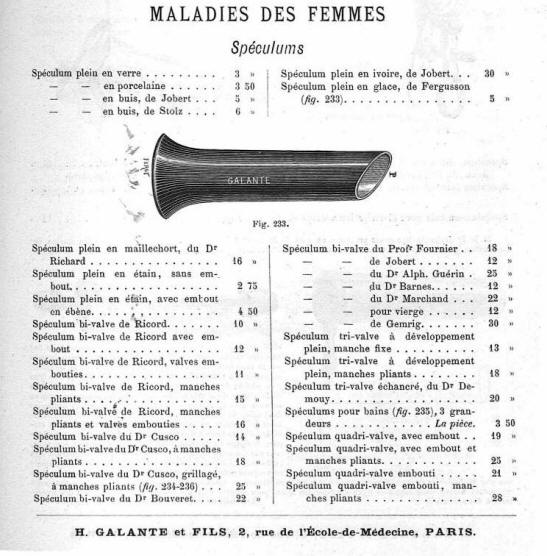

catalogho vaginal specula catalogo Galante - Fergusson speculum
Lo speculum cilindrico di Récaimer era solitamente equipaggiato con un otturatore in legno terminante con un'ogiva per facilitare l'introduzione dello strumento in vagina; lo speculum di Ferguson aveva invece la parte terminale a becco di clarino, non richiedeva perciò un otturatore ogivale. Sopra due immagini tratte dal libro "Fisiopatologia Vaginale" e dal catalogo Galante.
Speculum di Ricord (1800-1834)

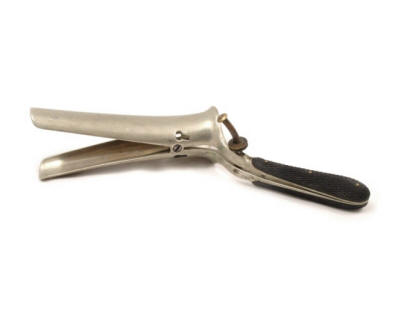

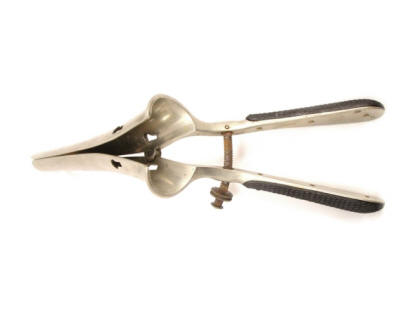

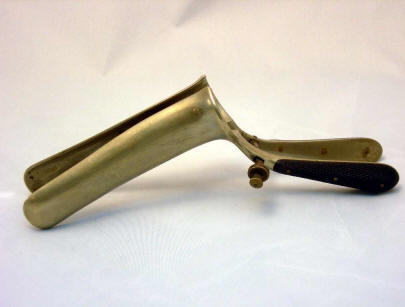

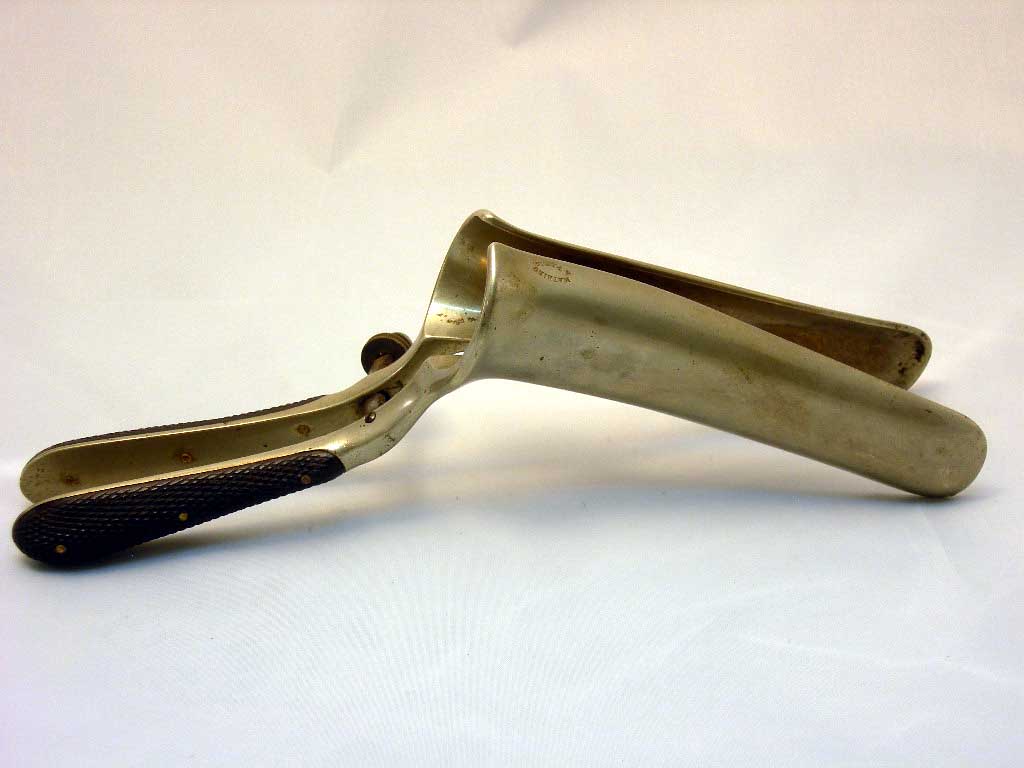

Ricord vaginal speculum Speculum di Ricord  bivalve prodotto dalla ditta Mathieu.

→
Ricord vaginal speculum - ebony E' in maillechort ed ebano, è databile attorno al 1830

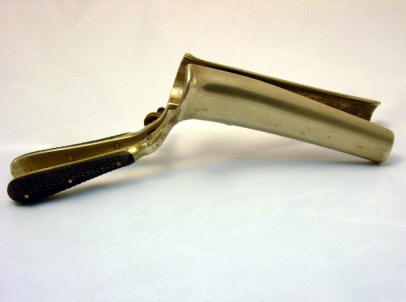

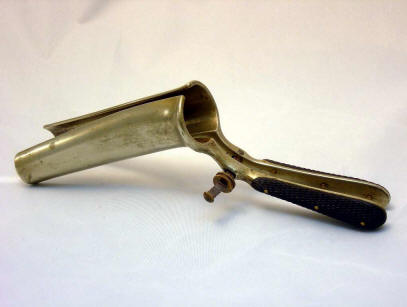

Ricord vaginal speculum - Charrière Speculum di Ricord bivalve prodotta dalla ditta Charrière.

→
Ricord vaginal speculum - Charrière Questo speculum è molto simile al precedente.
Ricord vaginal speculum - Charrière 3 Speculum tipo Ricord della ditta Charrière a due valve.

→
Ricord vaginal speculum - Charrière 4 Questo speculum può trasformarsi in un 4 valve; i fori superiori ed inferiori permettono infatti l'eventuale inserimento di valve aggiuntive.

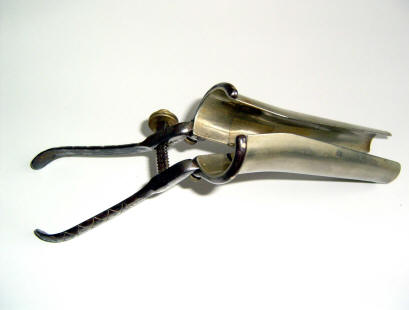

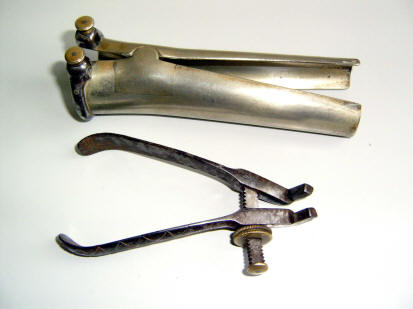

Ricord speculum - Samson Speculum bivalve di tipo Ricord marcato "Samson à Paris".

→
Ricord divisible vaginal speculum - Samson E' possibile staccare l'impugnatura e rendendo perciò più facile il trasporto dello strumento.

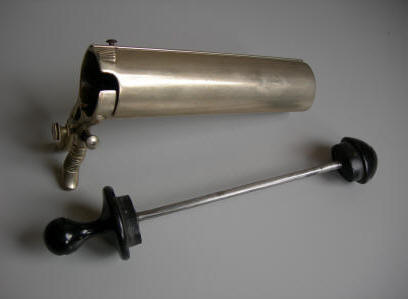

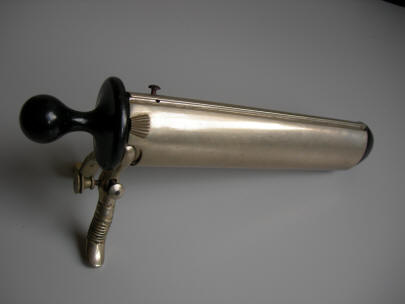

three valves vaginal speculum Interessante e raro speculum trivalve in maillechort con otturatore in ebano.

→
hree valves vaginal speculum 1 La sezione dello speculum non è tonda ma ovale.

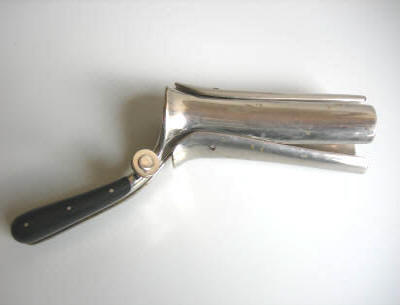

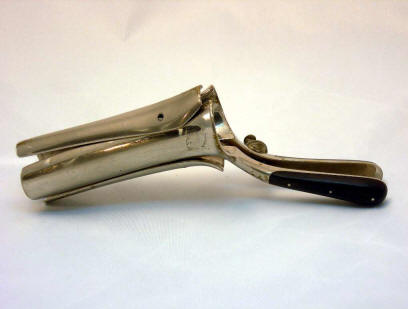

Ricord speculum - 4 valves Speculum tipo Ricord a 4 valve. Il manico è in ebano. 1850 ca.

→
Ricord speculum - 4 valves 1 La valva superiore e quella inferiore si possono sganciare; lo speculum si trasforma in questo caso in un bivalve.
Speculum tipo Ricord con manico in ebano ripiegabile 1860 ca.

→
Premendo i due bottoni laterali si libera lo snodo e i manici possono essere ripiegati.
Le valve dello speculum di Ricord sono leggermente divaricate ed incernierate nel punto dove piegano verso l'esterno, questo fa sì che la chiusura del manico provoca l'apertura delle valve all'interno della vagina; il tutto è ben comprensibile osservando la foto dello speculum di Charrière visto dall'alto. Le valve si aprono lateralmente, successivamente Charrière ha proposto anche dei modelli a 3 ed a 4 valve.

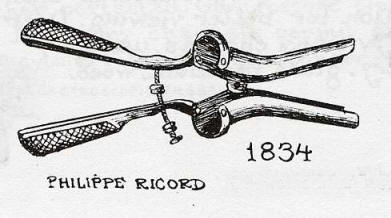

Fergusson Antique medical instruments - print

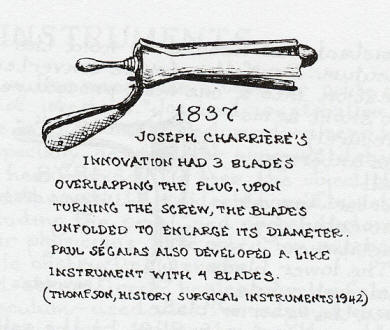

Fergusson Antique medical instruments - print 1

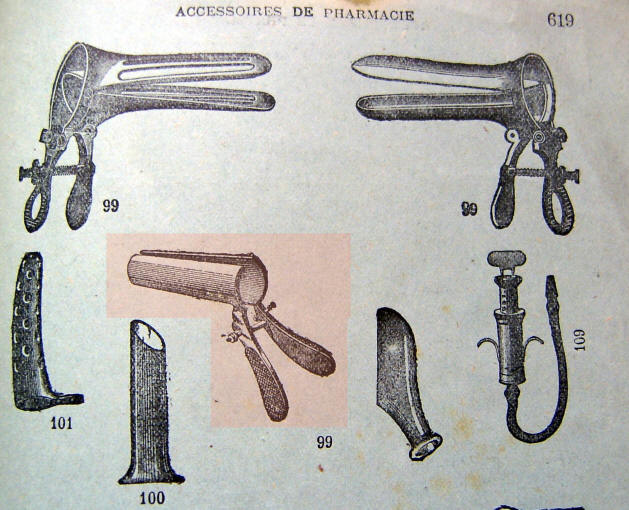

Ricord vaginal speculum catalog
Immagini di specula di Ricord  tratte da: "Antique Medical Instruments" e da "La Médecine qui Guérit"
Speculum tipo Collin 1895

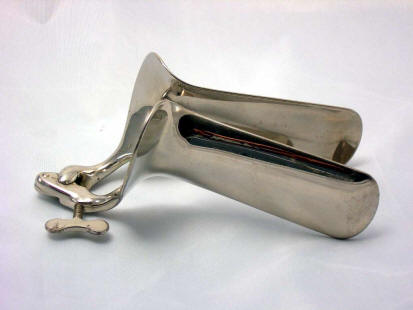

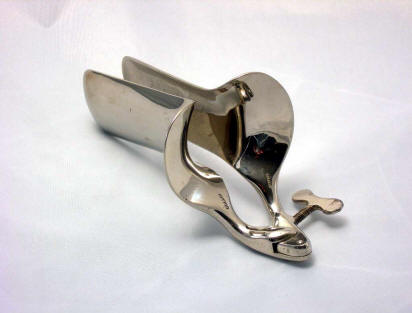

vaginal speculum Collin Speculum marcato Collin in metallo cromato.

→



 vaginal speculum Collin 1 Le valve sono larghe e si aprono a becco d'anatra.

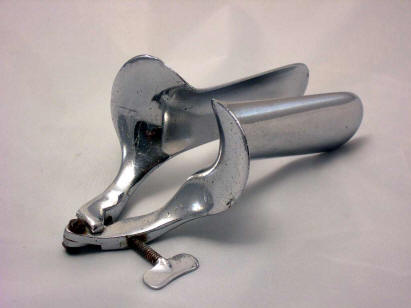

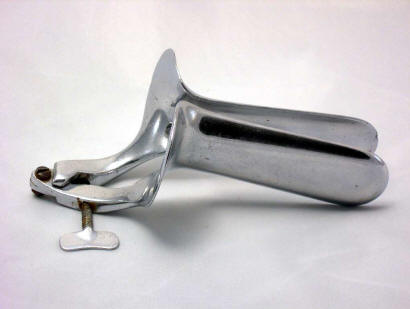

Collin's vaginal speculum - Janet Speculum Collin marcato Janet in metallo nichelato.

→



 Collin's vaginal speculum - Janet 1 Normalmente veniva usato con le valve verticali, quindi con la dilatazione laterale della parete vaginale.

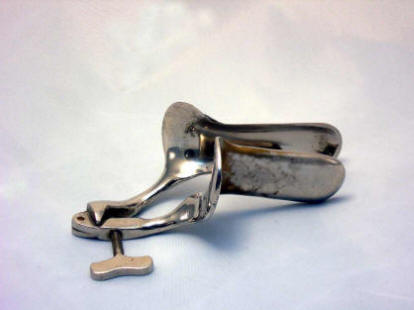

Collin's vaginal speculum asymmetrical valves Speculum Collin corto a valve asimmetriche.

→

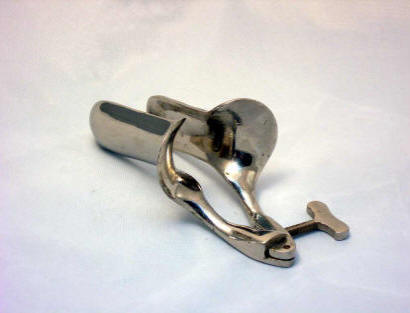

 Collin's vaginal speculum asymmetrical valves 1 Con le valve introdotte orizzontalmente si poteva osservare più agevolmente la zona sottostante il collo dell'utero.

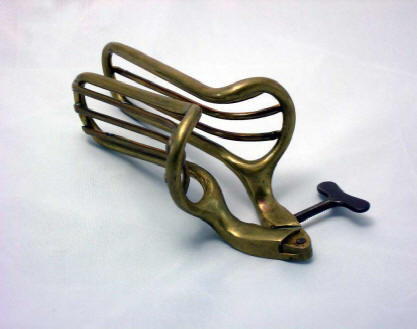

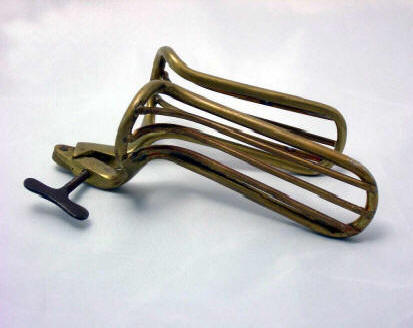

Collin's vaginal speculum - fenestrated valves Speculum Collin fenestrato a valve  asimmetriche.

→



 Collin's vaginal speculum - fenestrated valves Speculum abbastanza inusuale sia per il tipo di  metallo, probabilmente bronzo, sia per la fenestratura.




Lo speculum di Collin era uno strumento di piccolo ingombro, facile da usare, con un'apertura delle valve progressiva e non traumatica mediante un galletto a vite; normalmente le due valve erano allargate lateralmente tuttavia con una rotazione di 90° era possibile l'esplorazione vaginale al di sotto del "muso di tinca"  ponendo nella parte bassa la valva più lunga.
Collin's vaginal speculum catalog Collin's vaginal speculum catalog 1
Immagini dello speculum di Collin da cataloghi d'epoca.
Speculum Cusco 1850

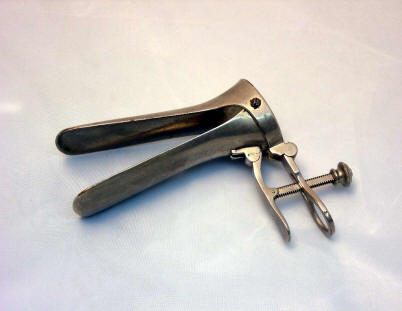

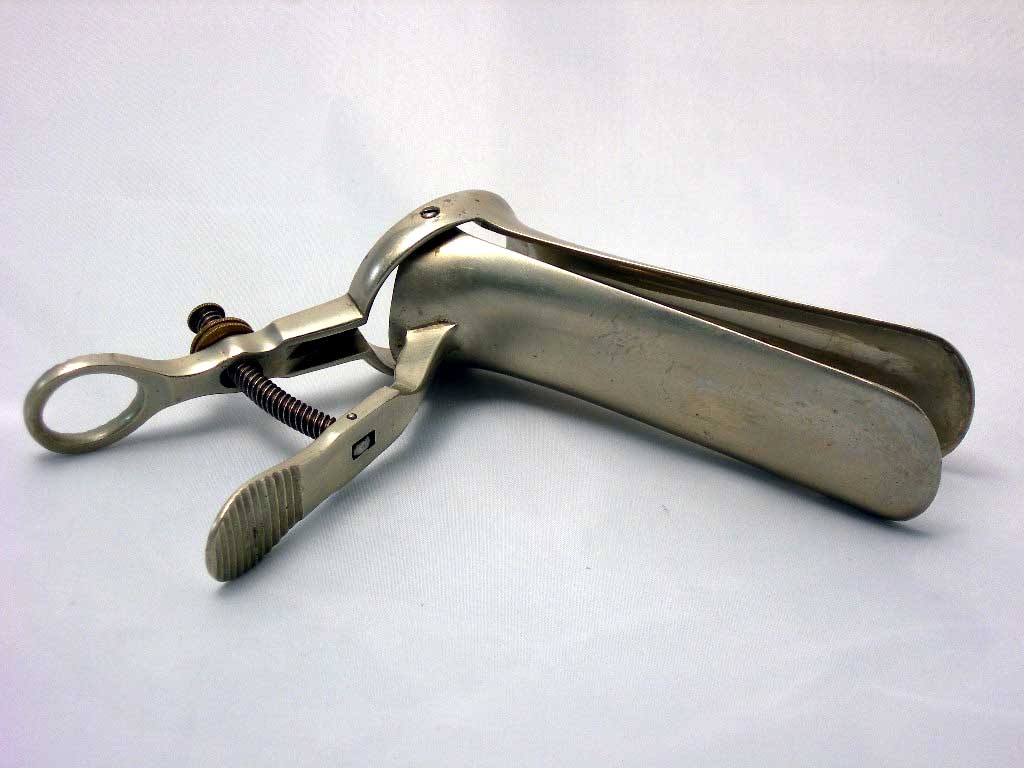

Cusco's speculum fixed handle Speculum Cusco a manico fisso in maillechort. Cusco's speculum folding handle Speculum Cusco in maillechort con manico ripiegabile.

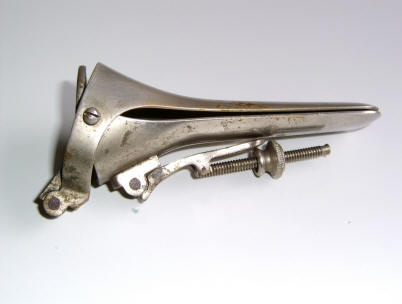

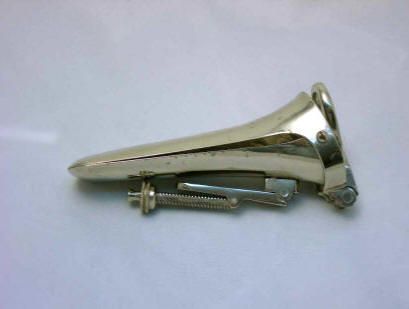

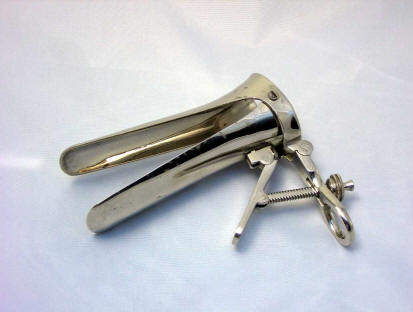

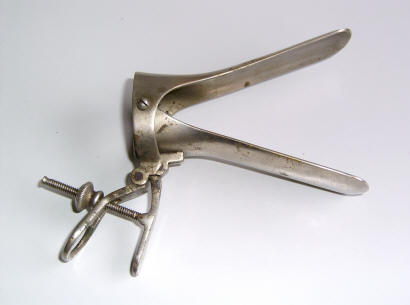

Cusco's vaginal speculum -Bailly Speculum Cusco con manico pieghevole marcato  A. Bailly

→



 Cusco's vaginal speculum - Bailly 1 lI raffronto con la foto a lato dello stesso speculum mostra la praticità del ribaltamento.

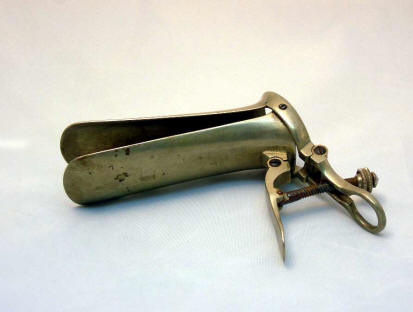

Cusco's vaginal speculum - Haran Speculum Cusco In maillechort marcato J. Haran.

→

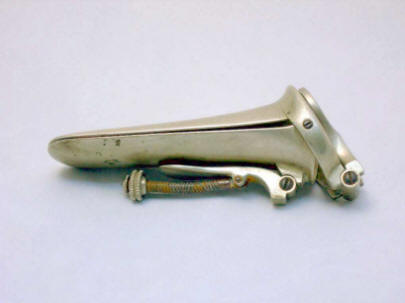

 Cusco's vaginal speculum - Haran 2 Lo stesso a lato completamente richiuso.




Cusco's vaginal speculum Speculum Cusco di fattura più recente in metallo cromato.

→



 Cusco's vaginal speculum 1 Le valve si aprivano orizzontalmente a becco d'anatra.

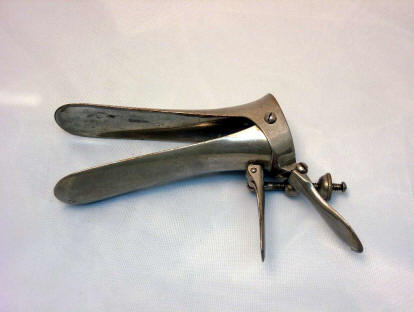

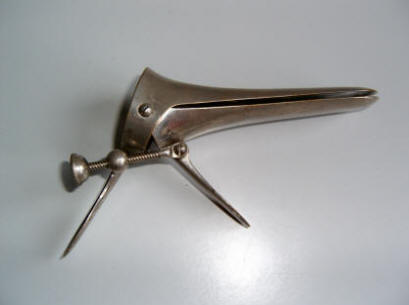

Cusco's vaginal speculum 3 Variante dello speculum di Cusco: la vite di blocco è posta lateralmente.

→



 Cusco's vaginal speculum 4 Con questo sistema era facilitato il ribaltamento del manico.

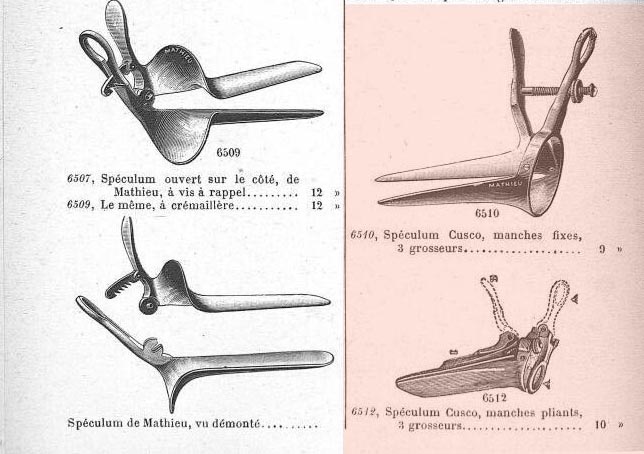

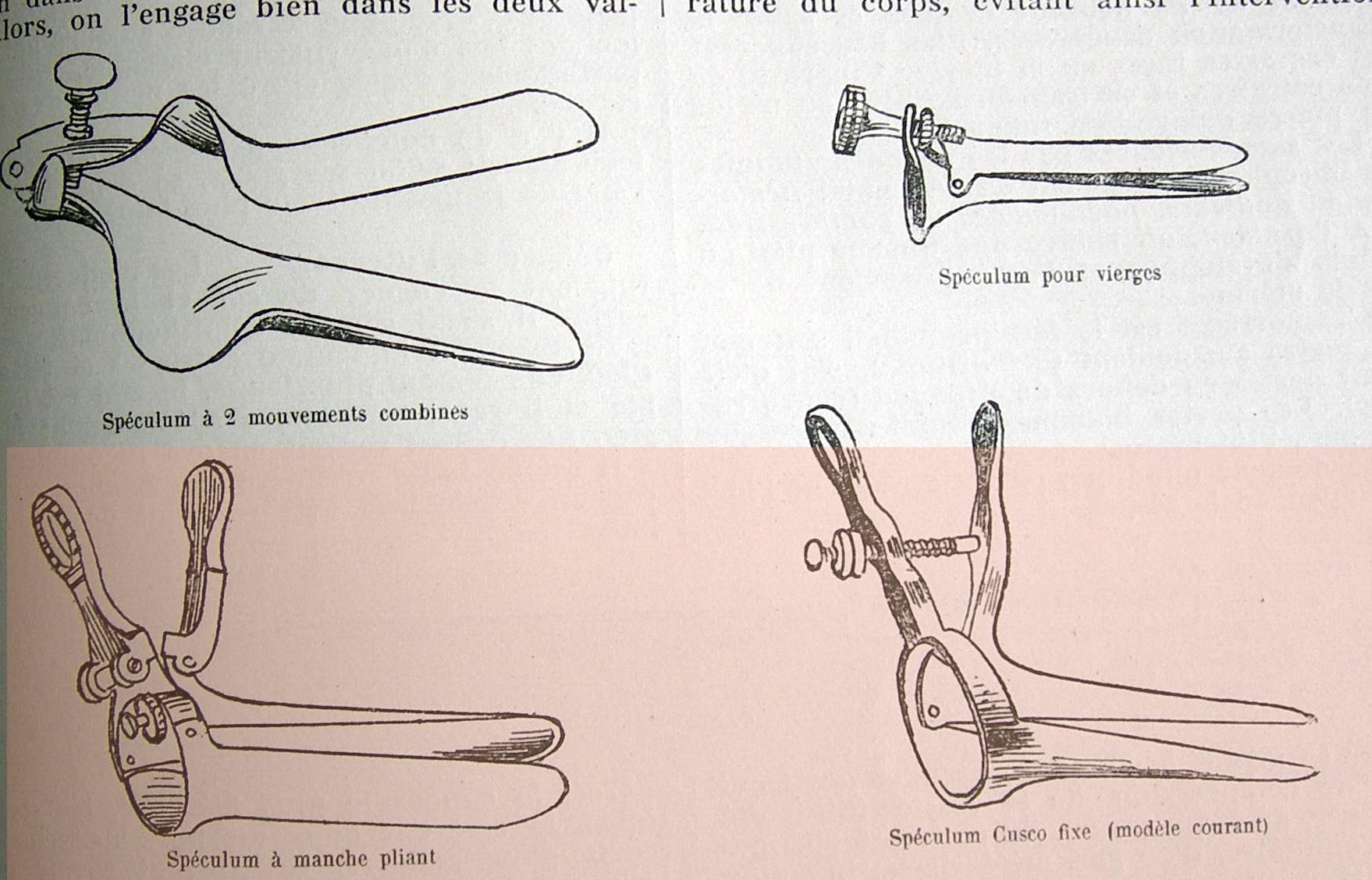

Cusco's vaginal speculum catalog 1 Cusco's vaginal speculum catalog 2
Lo speculum di Cusco ha avuto una grandissima diffusione sopratutto con i modelli a manico ribaltabile: si sono ridotte significativamente le dimensioni facilitando il trasporto senza togliere nulla all'efficacia del funzionamento; è presente con le sue varianti in tutti i cataloghi dell'epoca.
Speculum Trelat

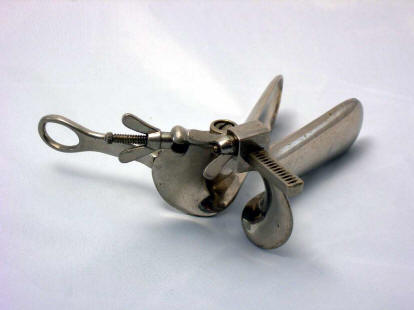

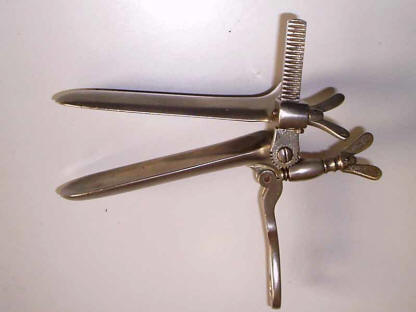

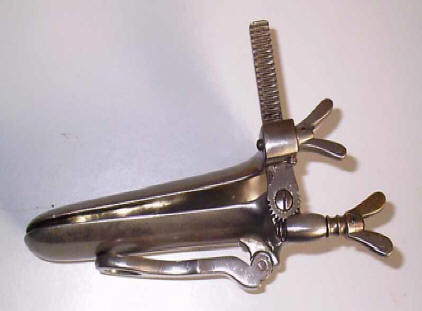

Trelat vaginal speculum Trelat a cremagliera per l'apertura angolata delle valve.

→

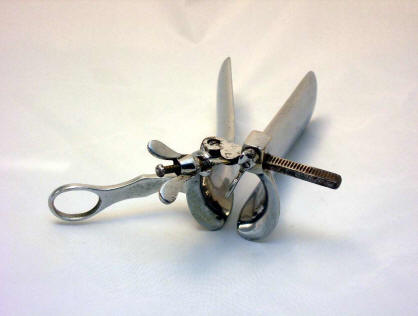

 Trelat vaginal speculum 1 Lo stesso strumento con il manico ripiegato.

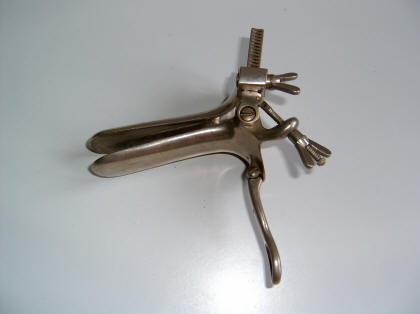

Trelat's vaginal speculum 3 Speculum di Trelat. Non ha marcatura; è in maillechort.

→



 Trelat's vaginal speculum 4 Questo strumento permette una doppia apertura delle valve; queste si possono aprire in parallelo o angolate a becco d'anatra.

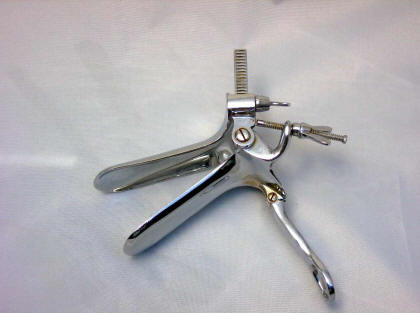

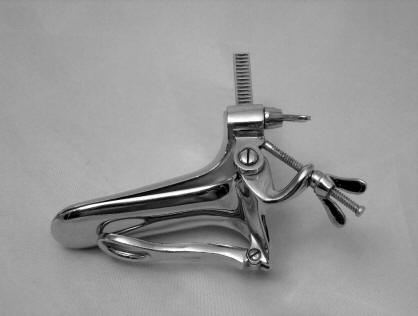

Trelat vaginal speculum Chiron Speculum Trelat in metallo nichelato prodotto dalla ditta Chiron.

→



 Trelat vaginal speculum Chiron 1 Lo stesso con il manico ripiegato. Il sistema di apertura della valva superiore non è più a cremagliera ma a trazione.

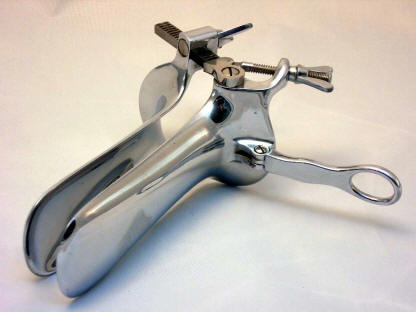

Trelat's large vaginal speculum Speculum Trelat di grosse dimensioni: lunghezza delle valve 130 mm larghezza 45 mm. Trelat's small vaginal speculum Piccolo speculum Trelat in metallo cromato.

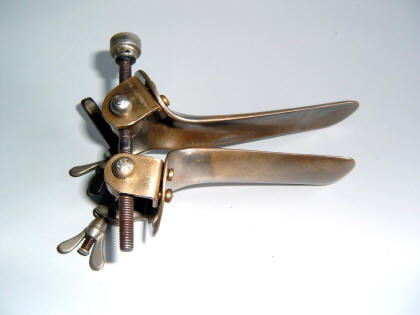

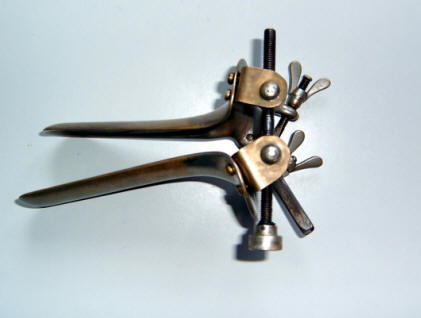

Trelat vaginal speculum baldinelli Variante dello speculum Trelat proposto dalla ditta  Baldinelli.

 →



 Trelat vaginal speculum baldinelli 1 Probabilmente  questo strumento era un prototipo mai entrato in commercio.

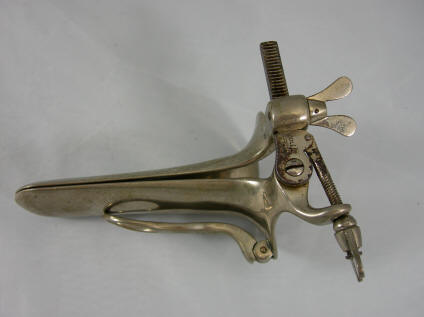

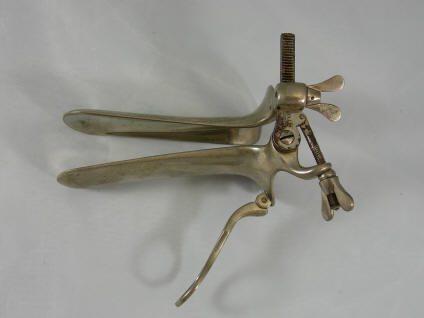

Trelat's vaginal speculum - Collin Antico speculum Trelat proposto dalla ditta Collin

 →



 Trelat's vaginal speculum - Collin 1 Lo stesso con il manico ribaltato


Lo speculum Trelat associa nello stesso strumento la possibilità di divaricare le valve in modo parallelo, angolarle a becco d'anatra, oppure di ottenere un'apertura combinata associando le due funzioni.
Speculum Nott 1870

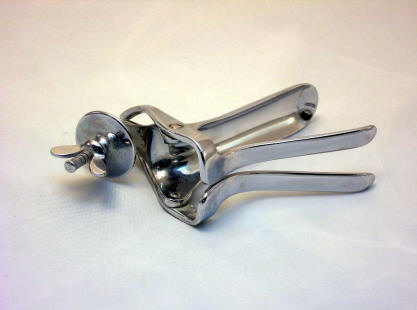

nott's vaginal speculum Speculum Nott in metallo nichelato; ha 2 strette valve superiori ed una più larga in basso.

→

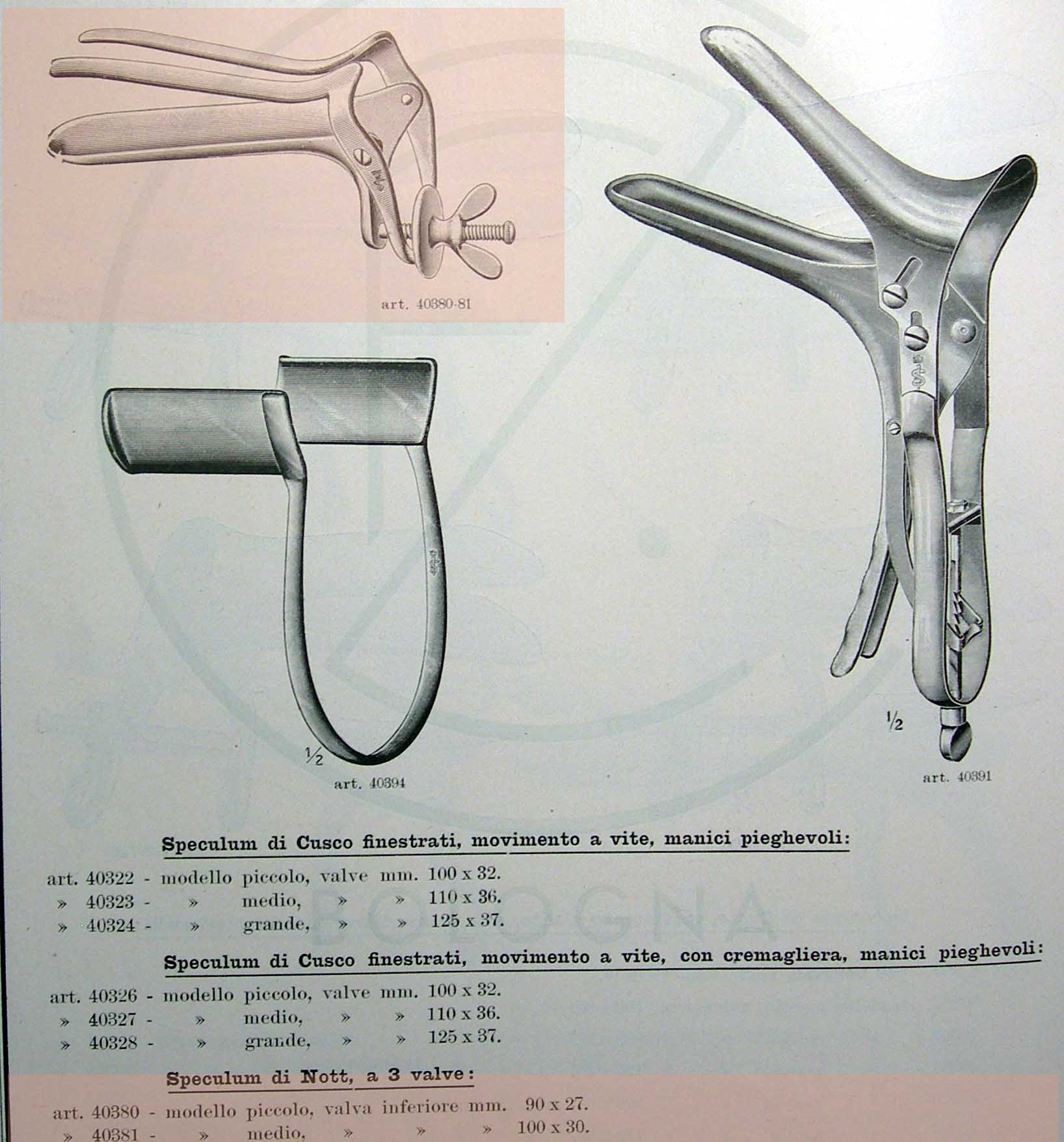

 nott's vaginal speculum 1 Lo speculum di Nott pubblicato sul catalogo della ditta Samo di Bologna.


Lo speculum di Nott è caratterizzato da 3 valve: due più sottili superiori per sollevare il pavimento pelvico ed una di normali dimensioni alla base; si apre a becco d'anatra per mezzo di un galletto a vite.
Speculum Graves 1878

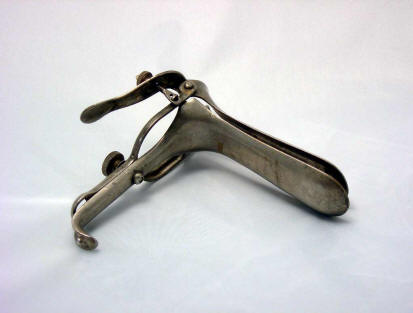

Vaginal speculum - Graves Il Dr.T.W.Graves ideò nel 1878 lo speculum che porta il suo nome. E' stato lo strumento più usato negli USA.

→



 Vaginal speculum - Graves 1 Con questo speculum si può ottenere il  sollevamento parallelo delle valve oppure la divaricazione angolata.


E' uno speculum a valve asimmetriche il posizionamento delle quali  può essere bloccato verticalmente tramite un bottone a vite; la leva laterale consente di sollevare l'arco pubico.
Speculum Guttmann

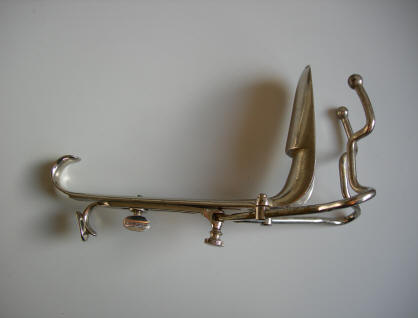

Guttmann's vaginal speculum Speculum di Guttmann: è uno strumento che permette una grande ed uniforme  dilatazione vaginale.

  →

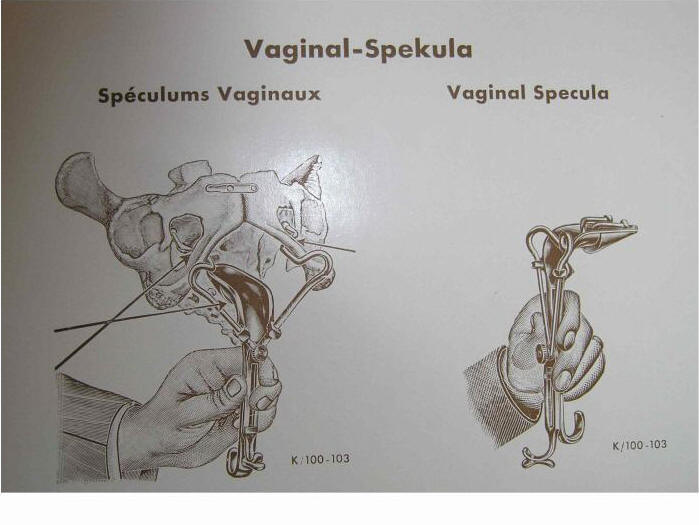

 Guttmann's vaginal speculum catalog Immagine tratta da un catalogo dell'inizio 1900.




Lo speculum di Guttmann era usato sopratutto negli interventi chirurgici per via transvaginale.
Speculum Seyffert

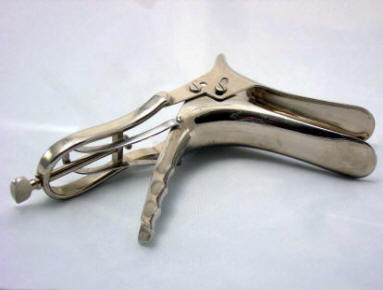

Seyffert's vaginal speculum Lo speculum Seyffert, è uno strumento piuttosto complesso, l'apertura delle valve avviene con un meccanismo a scatto.

  →

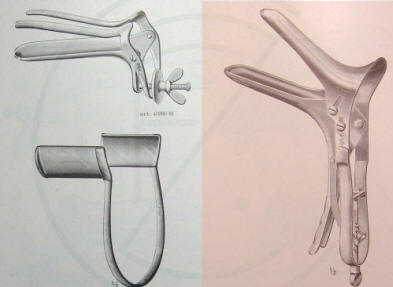

 Seyffert's vaginal speculum catalog Lo speculum Seyffert in una illustrazione del catalogo Samo di Bologna.


Specula per Vergine - Virgin specula - Specula pour vierge

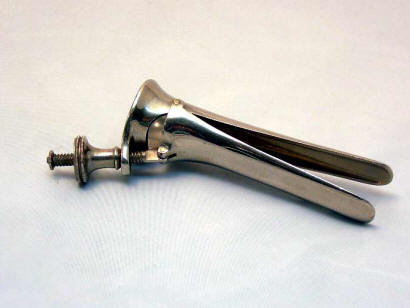

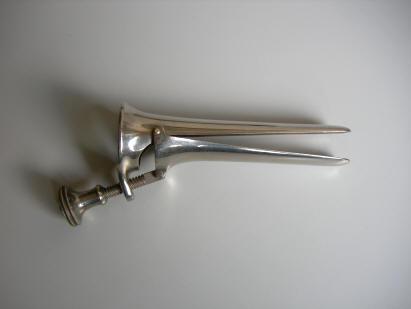

small vaginal speculum for virgin Piccolo speculum per vergini in metallo cromato con apertura a vite.

→

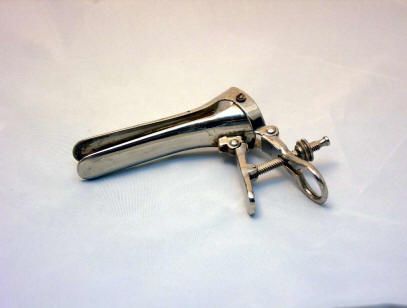

 small vaginal speculum for virgin 1 Questi specula sono rari; si caratterizzano sopratutto per le piccole dimensioni delle valve: larghezza di 15 mm - lunghezza totale 100 mm.

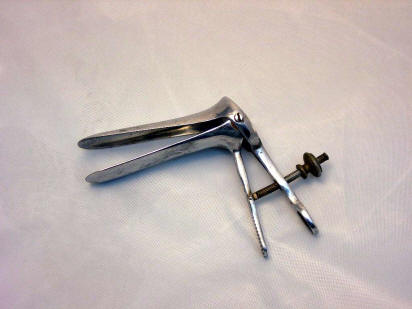

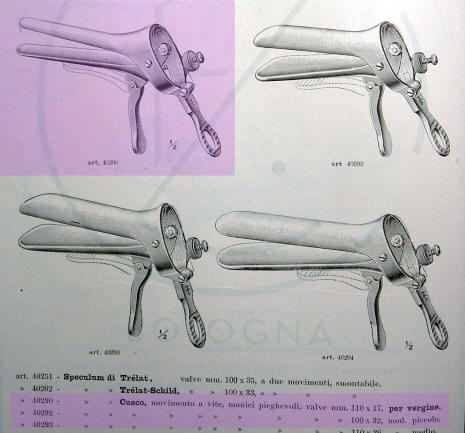

Cusco's vaginal speculum for virgin Speculum Cusco per vergine a manico fisso: larghezza delle valve 20 mm. Cusco's vaginal speculum for virgin 1 Speculum Cusco per vergine a manico ribaltabile; larghezza delle valve 18 mm.

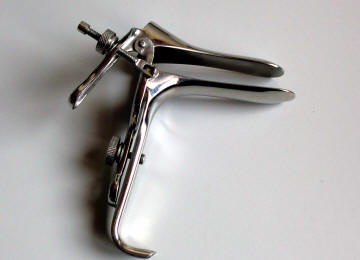

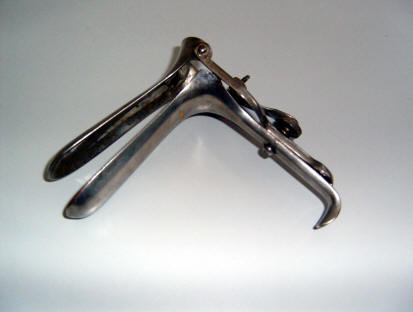

Graves vaginal speculum for virgin Speculum Graves per vergine: larghezza valve 20 mm - lunghezza max 70mm

→

 Graves vaginal speculum for virgin Questo speculum, come per i modelli più grandi, permette una dilatazione a valve parallele o a becco d'anatra.
Malgrado questi specula fossero presenti in tutti i vecchi cataloghi, oggi sono difficilmente reperibili. Le foto più sotto mostrano le immagini di speculum per vergine di un catalogo francese e di uno italiano.
vaginal speculum for virgin catalog Vaginal speculum for virgin catalog
Speculum Sims - Simon

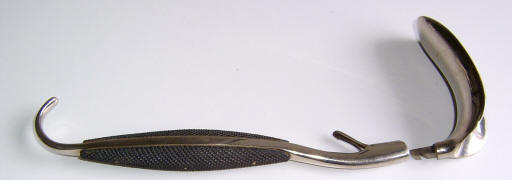

Vaginal speculum Sims Simon Vaginal speculum Sims Simon 1

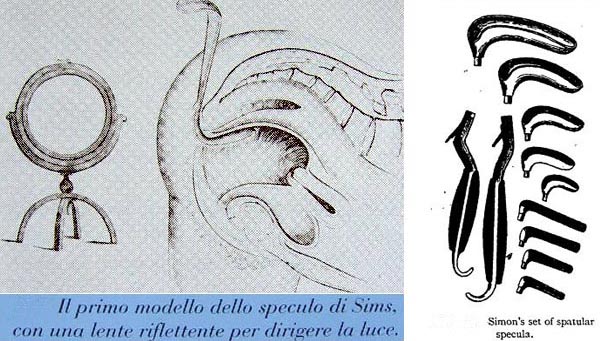

Vaginal speculum Sims Simon catalog Speculum di Sims modificato Simon.

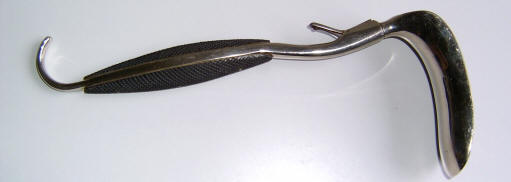

Era uno speculum monovalva che richiedeva l'assistenza di un aiutante; la posizione della paziente era genu-pettorale; la valva poteva essere staccata e sostituita con altre di dimensioni diverse.
